齒輪加工的7個(gè)過程分別如下，供參考了解，更詳細(xì)的工藝說明或相關(guān)需求，可向峰茂廠家免費(fèi)咨詢。

1、鍛造毛坯：

目前，熱模鍛仍然是汽車齒輪件廣泛使用的毛坯鍛造工藝。

近年來，楔橫軋技術(shù)在軸類加工上得到了大范圍推廣。這項(xiàng)技術(shù)特別適合為比較復(fù)雜的階梯軸類制坯，它不僅精度較高、后序加工余量小，而且生產(chǎn)效率高。

2、正火：

鍛造毛坯之后部分工廠會選擇正火，也有公司選擇退火。

正火和退火的目的都是為了使晶粒細(xì)化和碳化物分布均勻化，去除材料的內(nèi)應(yīng)力，但由于正火冷卻速度比退火冷卻速度稍快，因而正火組織要比退火組織更細(xì)一些，其機(jī)械性能也有所提高。

另外，正火爐外冷卻不占用設(shè)備，生產(chǎn)率較高，因此生產(chǎn)中盡可能采用正火來代替退火。采用等溫正火使產(chǎn)品質(zhì)量穩(wěn)定可靠。

3、粗車加工：

粗加工齒輪外圓，端面，可選擇普通車床和數(shù)控車床。

由于粗車之后還有對工件進(jìn)行熱處理，所以一般會留有3-5mm的余量，方便之后的精車加工到指定尺寸。

4、調(diào)質(zhì)熱處理：

由于齒輪的工作條件不同，熱處理出來的表面硬度也不同，但齒輪經(jīng)過淬火后的硬度一般都在HRC45以上。

例如：汽車齒輪由于受力較大,受沖擊較頻繁的原因常采用20CrMnTi鋼作為齒輪材料，20CrMnTi鋼具有較高的力學(xué)性能，經(jīng)過淬火后表面硬度可達(dá)HRC58～62,心部硬度HRC30～45，以提高耐磨性和疲勞抗力。

5、精車加工：

精加工齒輪外圓，端面，將尺寸加工到圖紙規(guī)定的尺寸要求。

如后續(xù)還需要磨削，那么需留0.2-0.3mm的余量，以方便磨削獲得更高的精度要求。

6、制齒：

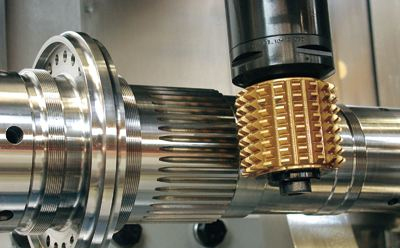

常采用插齒機(jī)或者滾齒機(jī)加工齒面，雖然調(diào)整維護(hù)方便，但如果大批量生產(chǎn)就會出現(xiàn)效率低的問題。

隨著涂層技術(shù)的發(fā)展，滾刀、插刀刃磨后的再次涂鍍非常方便地進(jìn)行，經(jīng)過涂鍍的刀具能夠明顯地提高使用壽命，一般能提高90%以上，有效地減少了換刀次數(shù)和刃磨時(shí)間，效益顯著。

7、齒面磨削：

齒輪的品質(zhì)要求越來越高，變速噪音要求越來越低。

要達(dá)到品質(zhì)、噪音的雙重目標(biāo)，就要求進(jìn)行精度更高的齒輪加工。

對于大批量生產(chǎn)的齒輪，磨削仍然是其最有效的精加工方法。一般用于加工已淬火齒面，對磨前工序誤差的糾正能力強(qiáng)，能達(dá)到很高的精度，齒面粗糙度可小至R0.63～0.16微米。

以上齒輪加工說明，包括但不僅限于。
