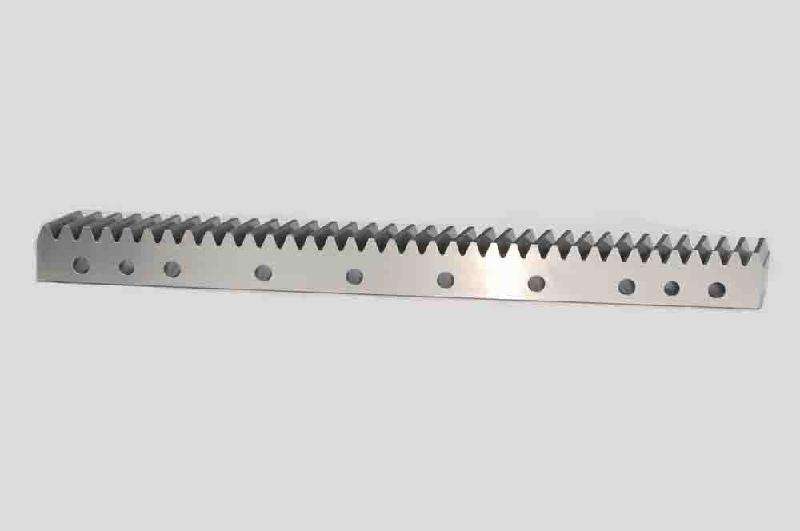

非標齒條分別與直齒圓柱齒輪和斜齒圓柱齒輪配對使用；齒條的齒廓為直線而非漸開線（對齒面而言則為平面），相當于分度圓半徑為無窮大圓柱齒輪。齒輪齒條機構是由齒輪和齒條構成的。那么非標齒條有哪些特點，可以應用在哪些領域？




　　非標齒條的主要特點：



　　1、由于齒條齒廓為直線，所以齒廓上各點具有相同的壓力角，且等于齒廓的傾斜角，此角稱為齒形角，標準值為20°。



　　2、與齒頂線平行的任一條直線上具有相同的齒距和模數。



　　3、與齒頂線平行且齒厚等于齒槽寬的直線稱為分度線（中線），它是計算齒條尺寸的基準線。



　　非標齒條齒輪傳動的應用范圍：



　　1、適用于快速、精準的定位機構



　　2、適用于重負荷、高精度、高剛性、高速度和長行程的CNC機床、加工中心、切割機械、焊接機械等



　　3、適用于工廠自動化快速移栽機械、工業機器人手臂抓取機構等
